Делаем подмости – конверт Строительные леса предназначены для отделочных и ремонтных работ у стен здания и относятся к временным сооружениям. У индивидуальных же застройщиков возведение дома нередко приобретает перманентный характер — там наличники ещё не прибиты, а здесь уже снова нужно подкрашивать. Так и стоит дом в лесах на протяжении многих лет. Всё бы ничего, да внешний облик строения подобные сооружения, прямо скажем, не украшают.
- Область применения. Высота для кладки, м. Ширина настила, м.
- Инвентарные шарнирно-панельные подмости каменщика ПКК-1М.
Аккумуляторный инструмент Bosch 254 999 Для производства. Деревянные подмости чертеж. Панельные подмости каменщика. Представляется чертеж.
Обратите внимание на предлагаемые конструкции съёмных подмостей. С их помощью вы сможете решить многие задачи по строительству и обслуживанию вашего дома и обойтись при этом без громоздких традиционных лесов. Некоторые застройщики используют леса не только в качестве технологических сооружений, но и желая ввести в заблуждение дачных вандалов. «Дом в лесах выглядит нежилым, а значит, и лезть в него вроде бы незачем-, — примерно так высказывался один мой приятель, оправдывая дачный долгострой. Что ж, в этом есть своя логика, но опыт показывает, что воры или бродяги мыслят другими категориями и «суют нос» всюду, не взирая ни. А значит и незачем уродовать свое жилище лишними элементами, тем более, если основные строительные работы завершены.
А доделки-переделки и прочая «мелочевка» — вечный процесс, и чтобы покрасить фронтон или прибить где-то на высоте доску, можно соорудить что-либо и попроще. Один из вариантов — подмости на «конвертах» (см. С их помощью вы легко и быстро выполните любую работу даже на большой высоте: подкрасите или отремонтируете окно, установите наличники, отделаете свесы досок обрешётки и сделаете многое другое. Изготовить такие подмости нетрудно, а материалов для них нужно совсем немного.
Главное же достоинство подобного сооружения — оно не требует привычной жёсткой связи со строением, а значит установить или снять его — дело нескольких минут. А когда высотные работы закончены, элементам конструкции найдется место в сарае или в подполье дома. Основными элементами строительных лесов – подмостей являются конверты — опорные площадки треугольной формы. Сделать их можно из обрезных пиломатериалов (рис. Сначала из обрезков доски-пятидесятки» сбивают внакладку Г-образные кронштейны, а потом обшивают их по бокам более тонкими укосинами, нарезанными из того, что есть под рукой (например, из доски сечением 25×100 мм). При выборе размеров «конвертов» нужно исходить прежде всего из соображений безопасности. Так, если на слишком маленьких опорных площадках не устроишь удобного настила, то при чрезмерно больших консолях не исключён отрыв «конвертов» от стены со всеми вытекающими последствиями.
Оптимальный размер горизонтальной полки кронштейна — 350400 мм, что позволяет встать на настил полной ступнёй. Чтобы устроить настил на нужной высоте, понадобятся ещё две подпорки-слеги, в качестве которых можно снова использовать доски сечением 50×150 мм. Перед установкой опорных площадок верхние концы слег подрезают по контуру угла «конверта», а нижние — заостряют, чтобы обеспечить надежный упор досок в грунт (рис. Когда строительные леса – конверты подняты на нужный уровень, вертикальное плечо кронштейнов крепят к стене гвоздями, не утапливая их шляпки до конца — так проще будет демонтировать сооружение по окончании работ. Доски настила поочередно поднимают наверх и прибивают к горизонтальному плечу «конвертов».
Здесь гвозди нужно утопить полностью — иначе конструкция будет зыбкой. Однако чтобы не мучиться с креплениями при разборке подмостей, вбивать гвозди целесообразно через тонкие реечки толщиной 810 мм) – тогда по окончании работ эти прокладки можно будет просто расщепить, освободив шляпки гвоздей для гвоздодера. Другой вариант съёмных подмостей (рис. 3) столь же прост и удобен при выполнении высотных работ у стены строения. Например, если вы решили покрыть крышу дома шифером, дело пойдёт гораздо быстрее с помощью конструкции, сделать которую можно из подручных материалов – толстой доски или даже из кругляка-сухостоя. При установке стоек их нижние слегка заостренные части прикапывают в грунт, а верхние – крепят к стене дома гвоздями, чтобы избежать опрокидывания конструкции.
Затем так же, как и в первом случае, наверх поочередно поднимают доски настила и прибивают их к перемычкам опор. По своему собственному опыту скажу, что из шпунтованной доски-сороковки» можно соорудить настил длиной до 3 м – щит будет вполне жестким.
А это значит, что при кровельных работах на крыше с шириной скатов 6 м, переставить подобное сооружение придётся только один раз. Согласитесь -это гораздо удобнее и безопаснее, чем «скакать» по стремянкам. По окончании работ элементы конструкции можно либо убрать в сарай, либо, если с материалом туговато, – пустить в дело. В заключение ещё раз хочу обратить внимание на безопасность высотных работ с использованием подобных сооружений. Никогда не забывайте, что поручней здесь нет, а значит расслабляться нельзя ни на секунду. Готовить подмости нужно очень тщательно — осмотреть и проверить каждый узел в отдельности.
А к работе можно приступать, только убедившись в надёжности, прочности и пространственной жёсткости всего сооружения. Схемы, чертежи самодельных строительных лесов доступны по ссылке – Посмотреть альбом Леса подмости своими руками – фото По материалам журнала для строителей Советы профессионалов.
После возведения кладки на высоту до 1,2 м каменщик не может продолжать работу с прежнего уровня. Для дальнейших работ необходимы подмости или леса. Временные устройства, устанавливаемые на перекрытии и позволяющие выполнить кладку в пределах высоты этажа. называют подмостями. Подмости для производства кладки должны быть удобными при установке, разборке и транспортировании; удовлетворять требованиям техники безопасности; быть инвентарными, т. Использоваться многократно.
Мы рады приветствовать Вас, Уважаемый Майнер на странице материала Desert City of Alkazara. Наш сайт наполнен Модами, Картами, Текстурами, Скинами, Серверами а также огромным выбором Читов. Minecraft desert city. Скачать Desert City of Alkazara бесплатно Вы сможете нажав на соответствующую кнопку. Это один их немногих дополнений из модификации, которое действительно уникальное и может послужить игроку хорошей опорой в его началах. Будьте с нами и узнайте о Minecraft (Майнкрафт) дополнениях первыми.
Для кладки стен много этажных жилых и общественных зданий используют шарнирно - панельные, пакетные самоустанавливающиёбя подмости, рычажные подмости с гидроприводом, переносные трубы и площадки - подмости, а также подлески. В) о — шарнирно-панельные, б — пакетные самоустанавливающиеся, в — рычажные с гидроприводом, г — переносные площадки-тумбы, д — площадки-подмости, е — подлески; /— откидная опора (в положении для кладки третьегЬ яруса), 2 — рабочий настил, 3 — откидная опора (в положении для кладки второго яруса), 4 — стропы для перевода опор и$ горизонтального в вертикальное положение, 5 — наружные рычаги, о — шарнир.

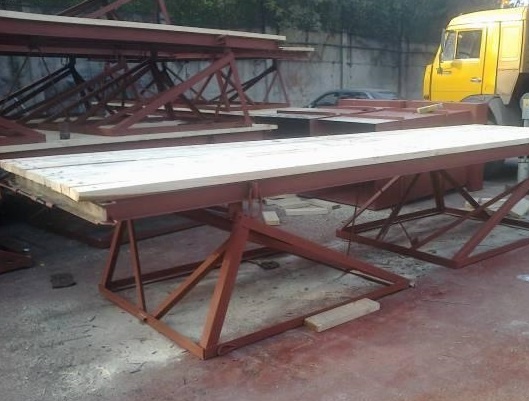

7 — рычаги гидропривода, 5 —стальная тумба, 9 — петля, 10 — складывающаяся опора с раскосами Шарнирно-панельные подмости (рис. 41, а) состоят из сплошного дощатого настила 2 и треугольных металлических опор 1 и 3, соединенных с настилом шарниром. Для возведения третьего яруса кладки верхнюю часть подмостей вместе с находящимися на них строительными материалами поднимают краном и тогда опоры занимают требуемое по высоте положение. Пакетные самоустанавливающиеся подмости (рис. 41, б) состоят из деревянного настила 2 и шарнирно прикрепленных к нему решетчатых металлических опор 1 и 3. При подъеме под- мостей краном опоры, поворачиваясь, занимают вертикальное положение. Рычажные подмости с гидроприводом (рис.
41, в) представляют собой огражденную площадку, которая опирается на наружные рычаги 5. С помощью гидропривода 7 подмости поднимаются на высоту 3,5 м. Переносные площадки-тумбы (рис.
41, г) используют для кладки наружных стен лестничных клеток, лоджий и при работе в стесненных условиях. Они состоят из металлической опоры- тумбы, дощатого настила и металлического ограждения. Площадки-тумбы устанавливают краном. Площадки-подмости (рис.
41, д) состоят из стальной рамы с дощатым настилом и ограждением, их используют для кладки наружных стен — лестничных клеток. Подлески (рис. 41, е) представляют собой рабочий настил со складывающейся стальной опорой, их устанавливают на подмости, для удобства работы каменщика. Все виды подмостей устанавливают на междуэтажное перекрытие или на спланированный и утрамбованный грунт. Для контроля качества кладки между возводимой конструкцией и рабочим настйлом подмостей оставляют зазор до 5 см. Устанавливают и переставляют подмости кранами. Контрольные задания I.
Подмости необходимы для продолжения кладки, выложенной на высоту более. Предельная высота яруса кладки, выполняемая без перестановки подмостей, равна III. Заполнить пропуски в табл. Назвать правила установки подмостей при выполнении кладки: Наименование Область применения Высота для кладки, м Ширина настила, м Допускаемая нагрузка на 1 м», Н вто рого яруса треть его яруса 1 2 3 4 5 6 Шарнирно-панель ные 1,15 2,05. 4000 Универсальные шарнирно-панельные Для возведения стен, простенков и столбов многоэтажных и общественных зданий.
1,95 2,4 4000 Рычажные с гидроприводом 0,66 3,5 2,6 3000 Для кладки наружных стен, лестничных клеток, лоджий и при работе в стесненных помещениях 1,00 — 2,0 4000 Площадки-подмости Для кладки наружных стен лестничных клеток - — 1.5 1000 Подлески Для удобства работы каменщика — — 0,5 1000. Низкая температура, снегопады и гололед осложняют условия безопасного производства каменные работ. Поэтому помимо строгого соблюдения общих правил техники безопасности необходимы дополнительные меры, предупреждающие производственный травматизм. При выполнении кладки на открытом Строительство зданий зимой чаще всего осуществляют бес - прогревным методом на растворах с противоморозными добавками. Приготовляют такие растворы обычным способом, вводя в растворную смесь специальные добавки.
Подмости Каменщика Чертеж
Кладочные растворы приготовляют на Зимой кладку с одновременной облицовкой выполняют на подогретых растворах марки не ниже 50. Работу ведут способом замораживания или на растворах с противоморозными добавками. Облицовочные и стеновые материалы перед укладкой.
